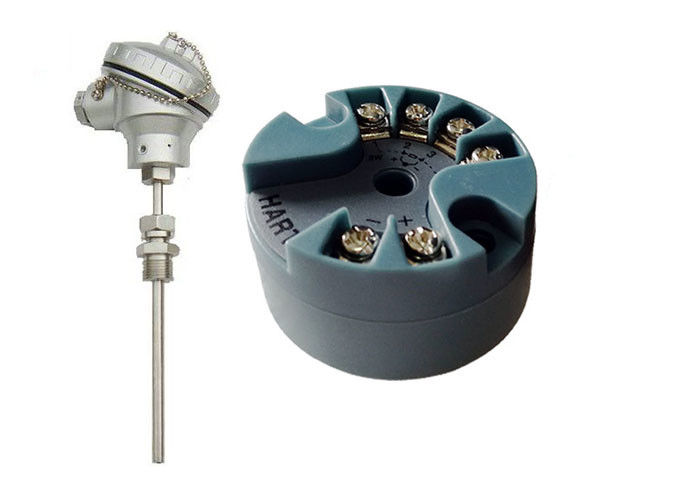

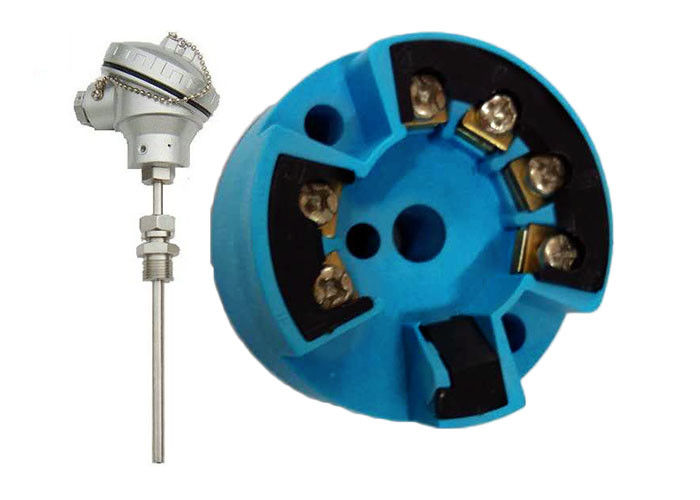

Универсальный температурный передатчик с протоколом Харта
WNK65 передатчик температуры на головкеявляется универсальным передатчиком типа ввода. Он подходит для четырех типов тепловых резисторов, включаяPT100,PT1000,Cu50,Cu100,восемь типов термопаров, включая E, J, B, K, N, R, S, T типа, минивольтный сигналот -10~100 мВ и-100~1000 мВ исопротивляющие сигналы1 из 0~400Ω и 0~4000ΩИзоляционное напряжение DC1000V.
Температурный передатчик WNK65 имеет выход 4 ~ 20mA и 4 ~ 20mA + Харт.

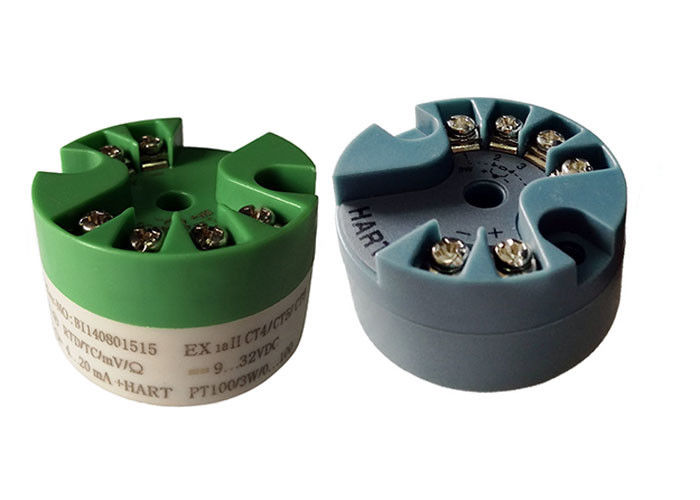

Передатчик температуры WNK65
- Выходный сигнал 4-20mA с цифровой связью по протоколу HART (двухпроводной);
- Конфигурация коммуникатора или ПК и программное обеспечение для отладки могут выполнять дистанционное управление;
- Точность окончательной компенсации внутреннего кода: ±0,5oC
- влажность регулируется от 0 до 64 секунд;
- Стабильность: ±0,2%/год;
- диапазон температуры окружающей среды: -40oC ~ + 85oC;
- Противомеханические вибрации: 10~60 Гц,0Синусовая волна.21 мм;
- Противорадиочастотные помехи: IEC61000-4-3, 20V/M,80~1000MHZ
- Сила питания: DC9V~32V;
- Размеры: φ44 мм;
- Расстояние между отверстиями для установки: 33 мм;
2. Аппаратные компоненты
2.1Сила
- Диапазон питания постоянного тока9V~32V, подключенныеотПорт1 и 2.
- Вставьте защитную схему напряжения в противоположном направлении, неправильное подключение питания не причинит повреждений.
Примечание:NЕсли вы когда-нибудь подключите 24В к сенсорному порту, это навсегда повредитпередатчик!
2.2 МыСсылкипортыДиаgРама
2.3Порт соединения датчикас
Основные параметры точности датчиков:
| Тип датчиков |
Диапазон датчика |
Минимальный диапазон |
Цифровая точность |
Точность D/A |
| 2,3Терморезисторы из 4-проволочного провода |
| Cu50 |
-50 ~ 150 oC |
10 oC |
±0,15 oC |
00,01%. |
| Cu100 |
-50 ~ 150 oC |
10 oC |
±0,15 oC |
00,01%. |
| PT100 |
-200 ~ 850 oC |
10 oC |
±0,15 oC |
00,01%. |
| PT1000 |
-200 ~ 850 oC |
10oС |
±0,1 oC |
00,01%. |
| 2,3,4-резистор провода |
| 400Ω |
0 ~ 400Ω |
10Ω |
0.01Ω |
00,01%. |
| 4000Ω |
-0~4000Ω |
10Ω |
0.01Ω |
00,01%. |
| Напряжение |
| 100 мВ |
-10 ~ 100 мВ |
10 мВ |
00,01 мВ |
00,01%. |
| 1000 мВ |
-100 ~ 1000 мВ |
10 мВ |
00,01 мВ |
00,01%. |
| Термопары |
| Тип B |
150-1820oC |
25oC |
±1,0 oC |
00,01%. |
| Тип E |
-200~1000oC |
25oC |
±0,4 oC |
00,01%. |
| Тип J |
- 210~1200oC |
25oC |
± 0,4oC |
00,01%. |
| Тип K |
-200~1372oC |
25oC |
± 0,4oC |
00,01%. |
| Тип N |
-200~1300oC |
25oC |
± 0,4oC |
00,01%. |
| Тип R |
0~1768oC |
25oC |
± 0,8oC |
00,01%. |
| Тип S |
0~1768oC |
25oC |
± 0,8oC |
00,01%. |
| Тип T |
-200~400oC |
25oC |
±0,4 oC |
00,01%. |
Конкурентные преимущества
1. Основан в 2004 году, свыше 13 лет профессионального исследования, разработки и производства опыта;
2Опытная и профессиональная команда исследований и разработок для предоставления услуг по настройке;
3Производство основных элементов передатчиков - PCB, поставка PCB для производителей передатчиков;
4Наибольшая точность до 0,05% ФС;
5Различные выходы I2C, SPI, 4 ~ 20mA, Hart, Modbus, Profibus-Pa, 0,5-4,5V, 0,2-2,9V и другие аналоговые выходы;
6Наша продукция экспортируется в Германию, Норвегию, Польшу, Финляндию, Испанию, Великобританию, Францию, Россию, США, Бразилию, Мексику, Австралию, Японию, Корею, Таиланд, Индонезию, Уругвай и многие другие страны.
