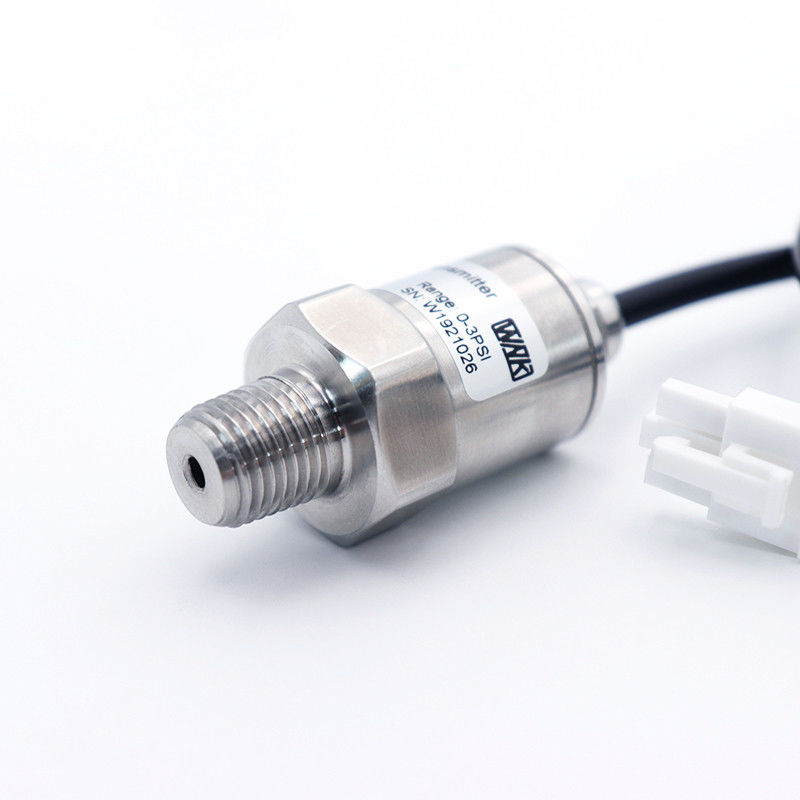

Датчик давления воды компрессора воздуха с SS304 соединителем снабжения жилищем M12
Передатчик давления WNK81MA высокий стабилизированный передатчик давления путем использование специфического обломока формирования сигнала ASIC и диафрагма высокой эффективности SS316L отразила датчик давления кремния. Внутренняя специфическая интегральная схемаа ASIC преобразовывает сигнал milivolt к стандартному сигналу напряжения тока, течения или frequancy. Она может легко соединиться с картой интерфейса ПК, контролируя аппаратурами, умными датчиками или PLC. Компактная структура конструированная, светлая и нержавеющая сталь запечатывания, которая включает их возможность работать в коррозионной среде.
WNK также обеспечивает высокий рентабельный керамический емкостный датчик давления. Его можно приложить к отечественной системе питьевой воды, кондиционированию воздуха, инженерству завода машинного оборудования и рефрижерации, гидравлическим и пневматическим системам, перерабатывающим промышленностям, экологической технологии, системе IIOT и IOT.
Особенности:
- Опционное packard, M12, небольшие соединители Hirschman;
- Небольшие размеры, снабжение жилищем ориентированный на заказчика;
- Высокая точность 0.5%FS, 1%FS и 2%FS
- Давление выстраивает в ряд 0~60MPa (керамический емкостный ряд 0~15MPa датчика, отразил датчик 0~60MPa кремния);
- Цифровые данные SPI и I2C; аналогового выхода 4~20mA/0.5~4.5V/1~5V/0~5V, pls связаться мы для других выходов;
- Широкий диапазон температур -40~125ºC деятельности;
- Емкостный высокой эффективности керамический или отраженный датчик давления кремния;
- OEM, ODM, изготовление на заказ;
Применения:
• Измерение давления газа, пара или жидкости в различных областях;
• Жидкостный уровень, том или массовое измерение;
• Интегрированный в разнообразие определяемых пользователем решениях;
• Умная система управления воды и газа, умный огонь контролируя, автомобильное управление электроники, компрессор воздуха, HVAC, насос, клапан и etc;
Представления:
| Входной сигнал |
| Тип давления | Давление по манометру, герметизируя давление, абсолютное давление |
| Измеряя ряд | -0.1~60MPa |
| Выход |
| Аналог | 0,5… 4.5V, 4… 20mA, 1… 5V, 0… 10V |
| Аналог | I2 C, SPI |
| Точность |
| 0,2% | Линеарности, гистерезис, repetitiveness: полный диапасон датчика <0.2% |
| 0,5% | Линеарности, гистерезис, repetitiveness: полный диапасон датчика <0.5% |
| Перегрузка |
| датчик давления 2.5X в натуральную величину |
| Расквартировывать информацию. |
| Расквартировывать материал | SS 304, Cu, Al |
| Моча материал | SS316L |
| Предохранение от входа | IP67 |
Электропитание
| Подача напряжения | электропитание 5V 24VDCregulated, |
| Влияние подачи напряжения | влияние подачи напряжения 5V: min.3V/max.5.5V
●Для 0,5… датчиков выхода 4.5V, напряжение тока не имеет никакое влияние для линеарностей и компенсация влияния температуры, напряжение тока пропорциональна к LRV и FRV.
●На I2 датчик цифрового данного c и SPI, напряжение тока не имеет никакое влияние для линеарностей, LRV, URV и температуры компенсации.
влияние силы поставки 24V: min.9V/max30V
●Для датчика текущего объема производства 4… 20mA, напряжение тока не имеет никакое влияние для линеарностей, LRV, URV и температуры компенсации. |
Упорядочение информации:
| Модель | Характер продукции |
| WNK81MA | Передатчик давления |
| КОД | Тип давления |
| Абсолютное давление |
| G | Давление по манометру |
| S | Герметизируя давление |
| КОД | Точность |
| 2 | 0.2%FS |
| 5 | 0.5%FS |
| КОД | Ряд датчика |
| 0.1bar | E | бар 10 |
| B | 0,5 бара | F | бар 50 |
| C | 1 бар | G | бар 100 |
| D | 5bar | H | бар 600 |
| Другие ряды в превращаться |
| КОД | Выход |
| 1 | 0,5… DC 4.5V |
| 2 | 4… 20mA |
| 3 | I2 C |
| 4 | SPI |
| 5 | 0… DC 10V |
| 6 | 1… DC 5V |
| X | Изготовление на заказ |
| КОД | Электрический соединитель |
| C1 | Packard |
| C2 | M12 |
| C3 | Выход кабеля (pls положили вниз с длины кабеля, как 01 для 1 метра) |
| C4 | Мини DIN43650 |
| C5 | GX12-3 |
| CX | Изготовление на заказ |
| КОД | Отростчатый соединитель |
| P1 | G1/4 | P5 | M12×1.5 |
| P2 | 1/4-18NPT | P6 | 1/4-19PT |
| P3 | 1/8-27NPT | P7 | 7/16-20UF (женское) |
| P4 | M14×1.5 | PX | Изготовление на заказ |
| Пожалуйста контактируйте WNK для других отростчатых соединителей |
Типичный приказывая код: WNK81MA GC2 C1 P1
Длина выхода кабеля WNK81MA GC2 C310 P1________C3 сразу в 1 метр. |
Конкурентные преимущества:
1. Основанный в исследовании 2004, сверх 13 год профессиональных, превращаться и опыте продукции;
2. Опытная и профессиональная команда НИОКР для того чтобы обеспечить обслуживания изготовления на заказ;
3. Произведение элементов ядра PCB передатчика, поставляя PCB для производителей передатчика;
4. Самая высокая точность до 0.05%FS;
5. Различные выходы I2C, SPI, 4~20mA, Харт, Modbus, Profibus-PA, 0.5-4.5V, 0.2-2.9V и другие аналогового выхода;
6. Наши продукты были экспортированы к Германии, Норвегии, Польше, Финляндии, Испании, Великобритании, Франции, России, США, Бразилии, Мексике, Австралии, Японии, Корее, Таиланду, Индонезии, Уругваю и много других стран.
