Датчик давления воды воздушного компрессора с разъемом М12 снабжения жилищем СС304
Датчик давления WNK81MA представляет собой высокостабильный датчик давления, в котором используется специальный чип формирования сигнала ASIC и высокопроизводительный кремниевый датчик давления с диафрагмой SS316L. Внутренняя специальная интегральная схема ASIC преобразует милливольтовый сигнал в стандартный сигнал напряжения, тока или частоты. Он может легко подключаться к интерфейсной карте ПК, контрольным приборам, интеллектуальным датчикам или ПЛК. Это компактная, легкая уплотнительная конструкция из нержавеющей стали, обеспечивающая возможность работы в агрессивной среде.
WNK также предлагает экономичные керамические емкостные датчики давления. Его можно применять в системах бытовой питьевой воды, кондиционировании воздуха, машиностроении и холодильных установках, гидравлических и пневматических системах, перерабатывающих отраслях, экологических технологиях, системах IIOT и IOT.
Функции:
- Дополнительные разъемы Packard, M12, Small Hirschman;
- Небольшие габариты, корпус можно кастомизировать;
- Высокая точность: 0,5% полной шкалы, 1% полной шкалы и 2% полной шкалы.
- Диапазон давления 0–60 МПа (диапазон керамического емкостного датчика 0–15 МПа, диффузионного кремниевого датчика 0–60 МПа);
- Цифровые выходы SPI и I2C; аналоговые выходы 4~20мА/0,5~4,5В/1~5В/0~5В, пожалуйста, свяжитесь с нами для получения информации о других выходах;
- Широкий диапазон рабочих температур -40~125°C;
- Высокопроизводительный керамический емкостной или кремниевый датчик давления рассеянного света;
- OEM, ODM, настройка;
Приложения:
• Измерение давления газа, пара или жидкости в различных помещениях;
• Измерение уровня, объема или массы жидкости;
• Интегрирован в различные пользовательские решения;
• Интеллектуальная система управления водой и газом, интеллектуальная система пожаротушения, управление автомобильной электроникой, воздушным компрессором, системой отопления, вентиляции и кондиционирования, насосом, клапаном и т. д.;
Спектакли:
| Вход |
| Тип давления |
Манометрическое давление, давление уплотнения, абсолютное давление |
| Диапазон измерения |
-0,1~60МПа |
| Выход |
| Аналоговый |
0,5…4,5 В, 4…20 мА, 1…5 В, 0…10 В |
| Аналоговый |
я2С, СПИ |
| Точность |
| 0,2% |
Линейность, гистерезис, повторяемость: <0,2% полного диапазона датчика. |
| 0,5% |
Линейность, гистерезис, повторяемость: <0,5% полного диапазона датчика. |
| Перегрузка |
| 2,5-кратный датчик давления, полная шкала |
| Информация о жилье. |
| Материал корпуса |
Нержавеющая сталь 304, медь, ал |
| Смачивающий материал |
СС316Л |
| Защита от проникновения |
IP67 |
Источник питания
| Напряжение питания |
Регулируемый источник питания 5 В 24 В постоянного тока, |
| Влияние напряжения питания |
Влияние напряжения питания 5 В: мин. 3 В/макс. 5,5 В
●Для датчика с выходом 0,5…4,5 В напряжение не влияет на линейность и температурную компенсацию, напряжение пропорционально LRV и FRV.
●Для меня2Датчик цифрового выхода C и SPI, напряжение не влияет на линейность, LRV, URV и температуру компенсации.
Эффект питания 24 В: мин.9 В/макс.30 В
●Для датчика с токовым выходом 4…20 мА напряжение не влияет на линейность, LRV, URV и температуру компенсации.
|
Информация для заказа:
| Модель |
Описание продукта |
| ВНК81МА |
Датчик давления |
| КОД |
Тип давления |
| А |
Абсолютное давление |
| Г |
Манометрическое давление |
| С |
Давление уплотнения |
| КОД |
Точность |
| 2 |
0,2% полной шкалы |
| 5 |
0,5% полной шкалы |
| КОД |
Диапазон датчика |
| А |
0,1 бар |
Э |
10 бар |
| Б |
0,5 бар |
Ф |
50 бар |
| С |
1 бар |
Г |
100 бар |
| Д |
5бар |
ЧАС |
600 бар |
| Другие диапазоны находятся в разработке. |
| КОД |
Выход |
| 1 |
0,5…4,5 В постоянного тока |
| 2 |
4…20 мА |
| 3 |
я2С |
| 4 |
СПИ |
| 5 |
0...10 В постоянного тока |
| 6 |
1...5 В постоянного тока |
| Х |
Кастомизация |
| КОД |
Электрический разъем |
| С1 |
Паккард |
| С2 |
М12 |
| С3 |
Кабельная розетка (пожалуйста, укажите длину кабеля, например 01, на 1 метр) |
| С4 |
Мини DIN43650 |
| С5 |
GX12-3 |
| CX |
Кастомизация |
| КОД |
Технологический соединитель |
| П1 |
Г1/4 |
П5 |
М12×1,5 |
| П2 |
1/4-18NPT |
П6 |
1/4-19ПТ |
| П3 |
1/8-27НДП |
Р7 |
7/16-20 мкФ(женский) |
| П4 |
М14×1,5 |
ПХ |
Кастомизация |
| Пожалуйста, свяжитесь с WNK для получения информации о других технологических разъемах. |
|
Типичный код заказа: WNK81MA GC2 C1 P1.
WNK81MA GC2 C310 P1________C3 длина прямого кабельного вывода составляет 1 метр.
|
Конкурентные преимущества:
1. Основанная в 2004 году, более 13 лет профессионального опыта исследований, разработок и производства;
2. Опытная и профессиональная команда исследований и разработок для предоставления услуг по настройке;
3. Производство основных элементов передатчиков - печатных плат, поставка печатных плат производителям передатчиков;
4. Высочайшая точность до 0,05% полной шкалы;
5. Различные выходы I2C, SPI, 4–20 мА, Hart, Modbus, Profibus-Pa, 0,5–4,5 В, 0,2–2,9 В и другие аналоговые выходы;
6. Наша продукция экспортируется в Германию, Норвегию, Польшу, Финляндию, Испанию, Великобританию, Францию, Россию, США, Бразилию, Мексику, Австралию, Японию, Корею, Таиланд, Индонезию, Уругвай и многие другие страны.

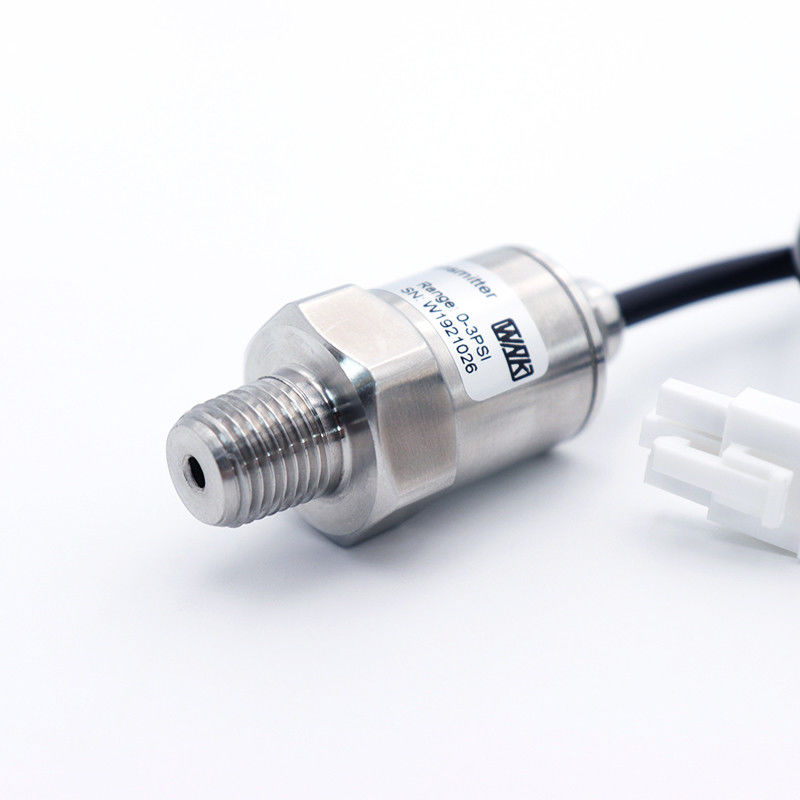

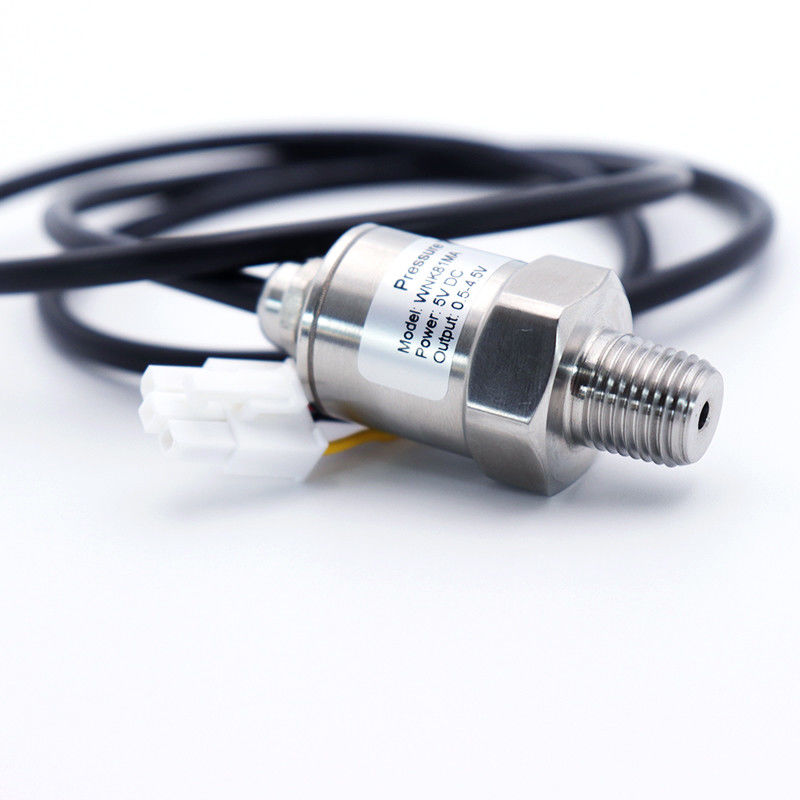

Демонстрация продукта
Информация о компании
Часто задаваемые вопросы
Вопрос: вы торговая компания или производитель?
О: Мы являемся производителем с 2004 года и стремимся производить высокоточные, долгосрочные и экономичные приборы для измерения давления/уровня/температуры.
Вопрос: Какова ваша система контроля качества?
О: Наша фабрика сертифицирована по стандарту ISO 9001-2015. Все продукты оснащены температурной компенсацией и проходят 48-часовое испытание на старение перед отправкой.
Вопрос: Какова гарантия на вашу продукцию?
О: 12 месяцев с даты отгрузки, в случае нетехногенных повреждений.
В: Доставка и доставка?
О: небольшие заказы доставляются DHL, Fedex, TNT, UPS, срок доставки составляет 4-5 рабочих дней.
Большие заказы рекомендуется отправлять морским транспортом.
