Модуль передатчика температуры на выходе 4-20 мА, датчик температуры на голове
ВНК65 датчик температуры на головеявляется передатчиком с универсальным входом. Подходит для четырех типов терморезисторов, включаяПТ100,ПТ1000,Cu50,Cu100,восемь типов термопар, включая тип E, J, B, K, N, R, S, T, сигнал минивольтаиз -10~100 мВ и-100~1000 мВ ирезистивный сигналл из 0~400 Ом и 0~4000 Ом. Напряжение изоляции составляет 1000 В постоянного тока.
Датчик температуры WNK65 имеет выходной сигнал 4–20 мА и 4–20 мА+Hart. И он поддерживает программную калибровку с высокой производительностью.

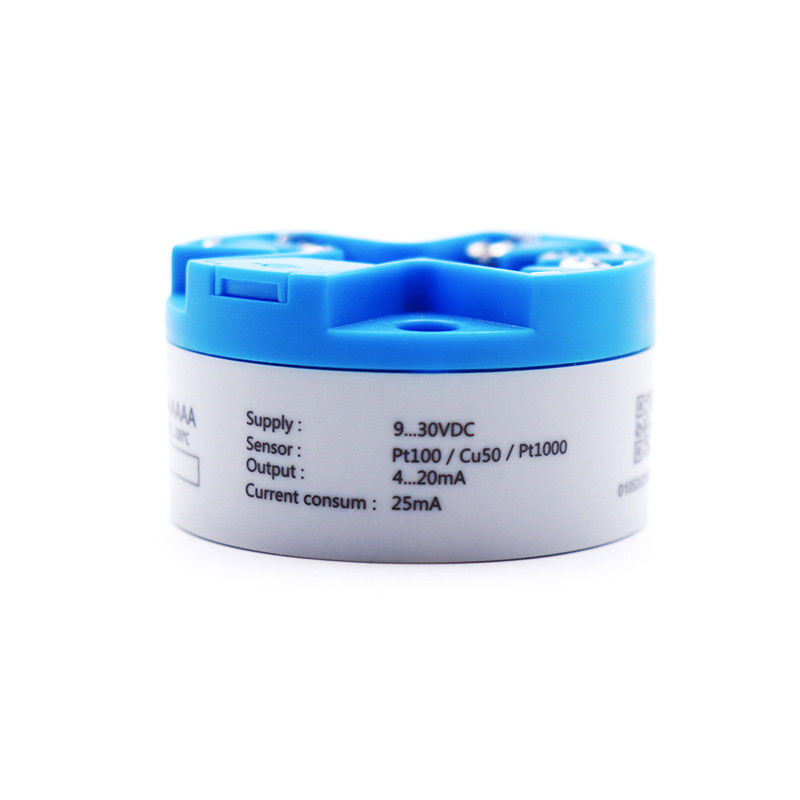

WNK65 Датчик температуры
- Выходной сигнал 4–20 мА с цифровой связью по протоколу HART (двухпроводной);
- Программное обеспечение для настройки и отладки коммуникатора или ПК может осуществлять удаленное управление;
- Точность внутренней компенсации конца кода: ±0,5°C
- Регулируемая влажность 0-64 секунды;
- Стабильность: ±0,2%/год;
- Диапазон температур окружающей среды при эксплуатации: -40°C~+85°C;
- Антимеханическая вибрация: 10 ~ 60 Гц, синусоидальная волна 0,21 мм;
- Защита от радиочастотных помех: IEC61000-4-3, 20 В/м, 80 ~ 1000 МГц
- Питание: 9 В постоянного тока ~ 32 В;
- Размеры: φ44 мм;
- Расстояние между монтажными отверстиями: 33 мм;
2. Аппаратные компоненты
2.1Власть
- Диапазон мощности питания: постоянный ток.9В~32В, подключеноотпорт1 и 2.
- Схема защиты от напряжения в противоположном направлении, неправильное подключение питания не приведет к повреждению.
Примечание:Нкогда-либо подключайте 24 В к порту датчика! Это приведет к необратимому повреждениюпередатчик!
2.2 Вирингпортыдиаметргбаран
2.3Порт подключения датчикас
Параметры точности основных датчиков:
| Тип датчиков |
Диапазон датчика |
Минимальный диапазон |
Точность цифр |
ЦАП точность |
| 2,3,4-проводной терморезистор |
| Cu50 |
-50~150 ºС |
10 ºС |
±0,15 ºС |
0,01% |
| Cu100 |
-50~150 ºС |
10 ºС |
±0,15 ºС |
0,01% |
| ПТ100 |
-200~850 ºС |
10 ºС |
±0,15 ºС |
0,01% |
| ПТ1000 |
-200~850 ºС |
10°С |
±0,1 ºС |
0,01% |
| 2,3,4- проводной резистор |
| 400 Ом |
0~400 Ом |
10 Ом |
0,01 Ом |
0,01% |
| 4000 Ом |
-0~4000Ом |
10 Ом |
0,01 Ом |
0,01% |
| Напряжение |
| 100 мВ |
-10~100 мВ |
10 мВ |
0,01 мВ |
0,01% |
| 1000 мВ |
-100~1000мВ |
10 мВ |
0,01 мВ |
0,01% |
| Термопара |
| Тип Б |
150~1820°С |
25°С |
±1,0 ºС |
0,01% |
| Тип Е |
-200~1000°К |
25°С |
±0,4 ºС |
0,01% |
| Тип J |
- 210~1200°С |
25°С |
±0,4°С |
0,01% |
| Тип К |
-200~1372°С |
25°С |
±0,4°С |
0,01% |
| Тип Н |
-200~1300°С |
25°С |
±0,4°С |
0,01% |
| тип R |
0~1768°С |
25°С |
±0,8°С |
0,01% |
| Тип S |
0~1768°С |
25°С |
±0,8°С |
0,01% |
| Тип Т |
-200~400°К |
25°С |
±0,4 ºС |
0,01% |
Конкурентные преимущества:
1. Основанная в 2004 году, более 13 лет профессионального опыта исследований, разработок и производства;
2. Опытная и профессиональная команда исследований и разработок для предоставления услуг по настройке;
3. Производство основных элементов передатчиков - печатных плат, поставка печатных плат производителям передатчиков;
4. Высочайшая точность до 0,05% полной шкалы;
5. Различные выходы I2C, SPI, 4–20 мА, Hart, Modbus, Profibus-Pa, 0,5–4,5 В, 0,2–2,9 В и другие аналоговые выходы;
6. Наша продукция экспортируется в Германию, Норвегию, Польшу, Финляндию, Испанию, Великобританию, Францию, Россию, США, Бразилию, Мексику, Австралию, Японию, Корею, Таиланд, Индонезию, Уругвай и многие другие страны.
Демонстрация продукта
Информация о компании
Часто задаваемые вопросы
Вопрос: вы торговая компания или производитель?
О: Мы являемся производителем с 2004 года и стремимся производить высокоточные, долгосрочные и экономичные приборы для измерения давления/уровня/температуры.
Вопрос: Какова ваша система контроля качества?
О: Наша фабрика сертифицирована по стандарту ISO 9001-2015. Все продукты оснащены температурной компенсацией и проходят 48-часовое испытание на старение перед отправкой.
Вопрос: Какова гарантия на вашу продукцию?
О: 12 месяцев с даты отгрузки, в случае нетехногенных повреждений.
Вопрос: Доставка и доставка
О: небольшие заказы доставляются DHL, Fedex, TNT, UPS, срок доставки составляет 4-5 рабочих дней.
Большие заказы рекомендуется отправлять морским транспортом.
